HA-P派生组合型电动润滑泵装置

一、概述

HA-P型电动润滑泵适用于润滑频率高、配管长、润滑点多的单、双线平油集中润滑系统。该型智能润滑泵采用双泵结构，从而供油量特大，且运动平稳，工作压力可在公称压力范围内任意调整，有双重过载保护。贮油桶具有油位自动报警装置，润滑泵若配备电控箱能实现集中润滑系统全自动控制，并对并对系统实现监控。
　　该润滑泵有下列几种供货方式：
　　（1）、单台润滑泵。
　　（2）、配二位四通换向阀或液压换向阀带公用底板式，用于双线集中润滑系统。

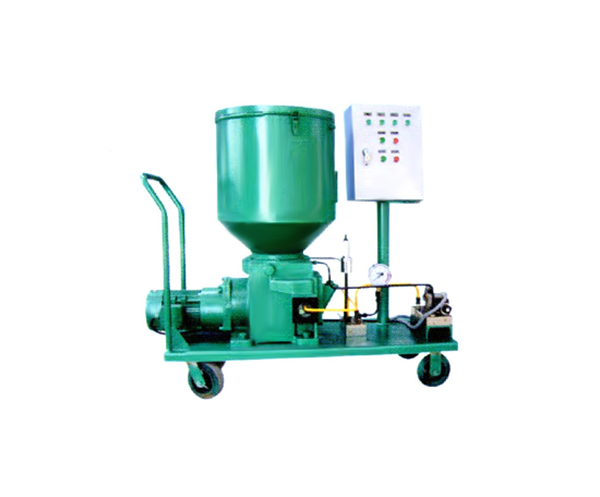

　　（3）、带小车式，并配有胶管、油枪，用于不便于集中润滑的单机设备。
　　（4）、双泵固定式，由电动润滑泵、换向阀管路组成，一用一备，两只泵可自动切换。

二、特点

HA-P型电动润滑泵是一种比较好用的新颖的高压油泵，结构合理、工艺、使用牢靠，是比较理想的润滑装置。主要特点为：

1. 该泵是一种由电动机直接驱动排出润滑剂的单出口电动润滑泵。

2. 采用双柱塞双泵缸结构，运转平稳牢靠，排量派生方便。

3. 减速机构置于泵，结构紧密，震动小，嗓音低。

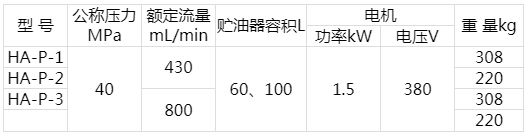

三、技能参数

四、主要结构和工作原理

HA-P型电动润滑泵主要由底板、润滑泵总成、集油器、贮油桶、电动机等组成。电动机通过涡杆涡轮减速后带动板和螺旋压油板作顺时方向旋转，从桶壁上刮下来的润滑脂经过搅拌后由螺旋压油板送至泵元件周围。泵内上共有两组活塞，每组活塞由1个工作活塞和1个控制活塞组成，当一组活塞中的工作活塞完成吸油过程时，另一组活塞中的工作活塞则把润滑脂压向出油口。当曲轴转动，带动内、外滑板向左运动时，控制活塞打开吸油通道，主活塞完成压油，压油结束，当主活塞继续向左运动，吸入润滑剂至位置，相应控制活塞也关闭吸油通道，并打开压油通道。当内、外滑板向右运动时，运动至位置，主活塞压油结束，控制活塞同时也关闭出油通道，打开吸油通道为下一个工作作准备。

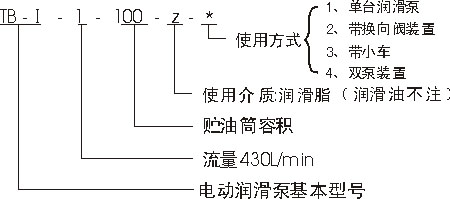

五、型号说明

六、外形尺寸
