SLQ型双筒网式过滤器

2023-01-06
0
SLQ型双筒网式过滤器
详细介绍:

一、使用条件

本产品适用于公称压力为0.6MPa的稀油润滑系统中,双线分配器具有清除润滑油中杂质使供给润滑点的油达到洁净的功能,小型的为整体式,较大的为组合式,分别由二组过滤筒和一个三位六通换向阀组成,工作时一筒工作,一筒备用,可实现不停车切换过滤筒,达到循环润滑系统不间断工作的目的。

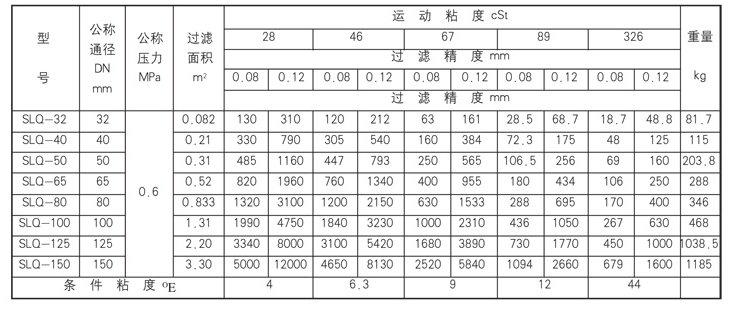

二、技术参数


稀油润滑产品图

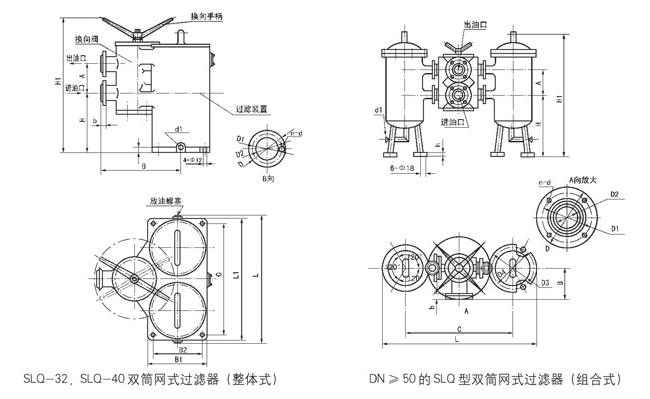

三、外形结构

稀油润滑产品图

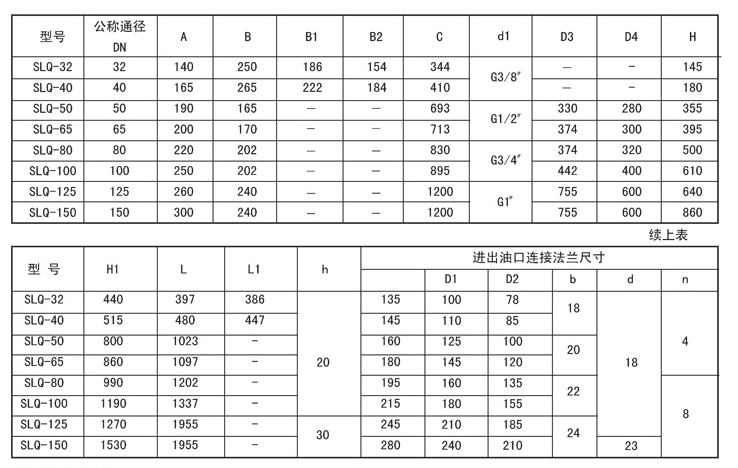

四、外形尺寸

稀油润滑产品图


六、工作原理

  1、本型式过滤器由一六通换向阀及二组过滤装置组成,置于油泵出口及冷却器前端,正常工作时,一组过滤装置启用,另一组被换向阀封闭备用。
  2、阀片式六通换向阀为手动,工作过程中,截止备用过滤装置连通工作中的过滤装置,阀上部有通、止标记,在工作压力≤6kgf/cm2可不停机换向。
  3、过滤装置为二组,一组工作,一组备用。在工作中过滤装置需要维修清洗移动式电动润滑泵时,可启动另一组备用过滤装置投入工作,而不影响主机正常工作。

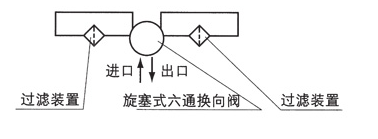

  4、系统图

稀油润滑产品图

七、使用说明

  1、当过滤器的进出口压力差≥0.5kgf/cm2时,说明过滤装置中的滤芯已被机械杂质阻塞,应及时清洗或 换滤芯,同时也应清洗筒体。
  2、在正常工作时过滤器的进出口压差应≤0.035MPa。


八、订货须知
  订货时需要注明所需的过滤精度值,不注明的均按0.12mm供货。
