YCK-P5型压差开关

2023-01-06
0
YCK-P5型压差开关
详细介绍:

一、概述

        YCK-P5型(原SG-A 型)压差开关适用于公称压力为40MPa的双线式集中润滑系统中,控制换向阀或监视润滑系统,利用两条管道的压差来发出电讯号,当压差达到5MPa时,双线分配器发出信号以控制换向阀换向或监视润滑系统。它一般安装在移动式电动润滑泵终端式双线集中润滑系统两条主管道的最末端。

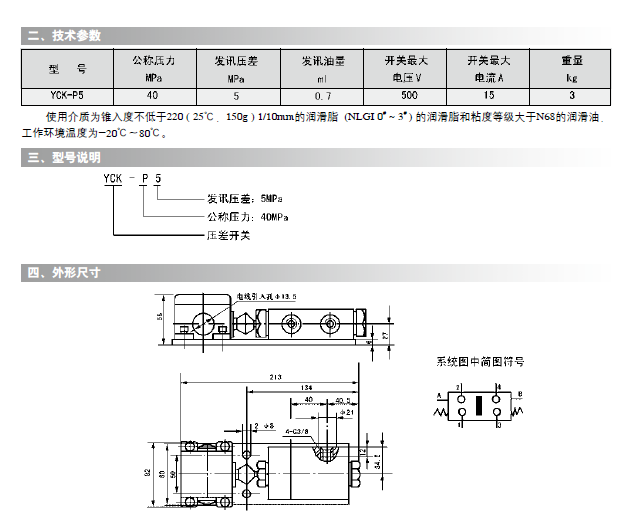

移动式电动润滑泵价格


五、工作原理

        压差开关的阀体和行程开关组装在一块底板上。脂在压力的作用下从主管道B进入压差开关阀体活塞的右腔,主管道A卸荷。一旦两条主管道的压差达到5M P a时,活塞克服左腔内弹簧力向左移动,并推动行程开关,使触点1和2闭合,发出脉冲讯号至系统电控箱,责令换向阀换向,这时主管道A受压,B卸荷,活塞在二端腔内弹簧的作用下对中,行程开关触点1和2断开,触桥处中位。系统开始第二周期工作,一旦主管道A和B间压差又达到5MPa时,活塞向右移动,行程开关触点3和4闭合,脉冲讯号再次使系统中的换向阀换向,开始下次循环工作。


六、使用说明

        1、压差开关应安装在通风、干燥、便于观察,且周围无运动机构干涉的部位。

        2、压差开关安装在终端式双线集中润滑系统主管道末端,后面须再装一个双线分配器,以防压差开关中的润滑脂老化,变质、固化而影响灵敏性。

        3、行程开关接线后应将触桥调至中位并紧固螺钉。
