SSV-16FL递进分配器

2023-01-06
0

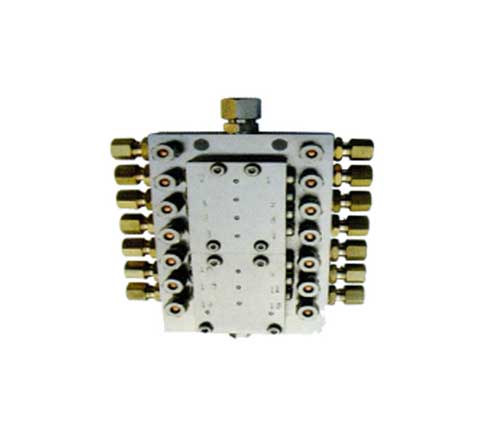

SSV-16FL递进分配器
详细介绍:

SSV系列单线递进式分配器适用于公称压力为30MPa以下的单机或小型干稀油单线集中润滑系统中。它靠壳部的活塞将由入口输入的润滑剂以预定的量牢靠地和强制性地分配。

该型分配器左右两侧均有吐出油口,不同吐出口数的油气润滑的安装尺寸相同,吐出口派生合并给油量与手动、气动或电动润滑泵相连接可组成简单,费用低廉的小型集中润滑系统,也可以大型集中润滑系统中的单线或双线分配器连接作为分配器进行分配。润滑剂以箭头方向进入分配器压送到活塞A的右侧末端。活塞A通过润滑剂压力而向左侧运动。

位于活塞A左侧前端的润滑剂通过壳部通道输送到排出口2 并通过润滑位置管道到达摩擦位置。当活塞A到达其左侧终端位置后,通向活塞B右侧终端位置的连接通道打开。润滑剂流动到活塞B右侧的末端并使活塞B向左侧运动。

位于活塞B左侧前端的润滑剂通过壳部通道输送到排出口7。当活塞B位于其左侧终端位置后,它使得通向活塞C右侧终端位置的连接通道打通,这样润滑剂在压力的作用动并使活塞C向左运动。而位于活塞C左侧前端的润滑剂输送到排出口5。
