油雾润滑装置

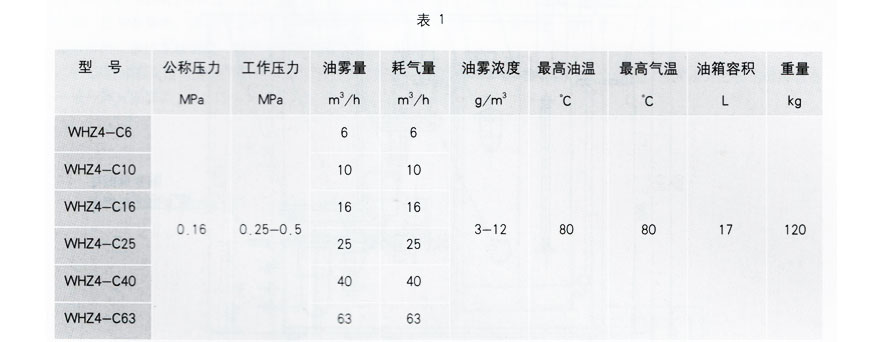

一、油雾润滑装置的基本参数应符合表1的规定

注：

1. 油雾量是在工作气压为0.3MPa。油温，气温均为20℃时测得。
2. 稀油润滑油雾浓度是在工作气压0.3MPa。油温，气温在20-80℃之间变化时测得。
3. 电气参数: 50Hz、22V、2.5kW。
4. 适用介质为粘度值22-1000cSt的润滑油。
5. 过滤精度不低于20μm。

二、型式与尺寸
1.润滑装置的型式为电控气动式,外形为封闭式箱体结构
2.润滑装置的工作电动干油泵厂家原理及系统原理图见附录A(标准的附录)。

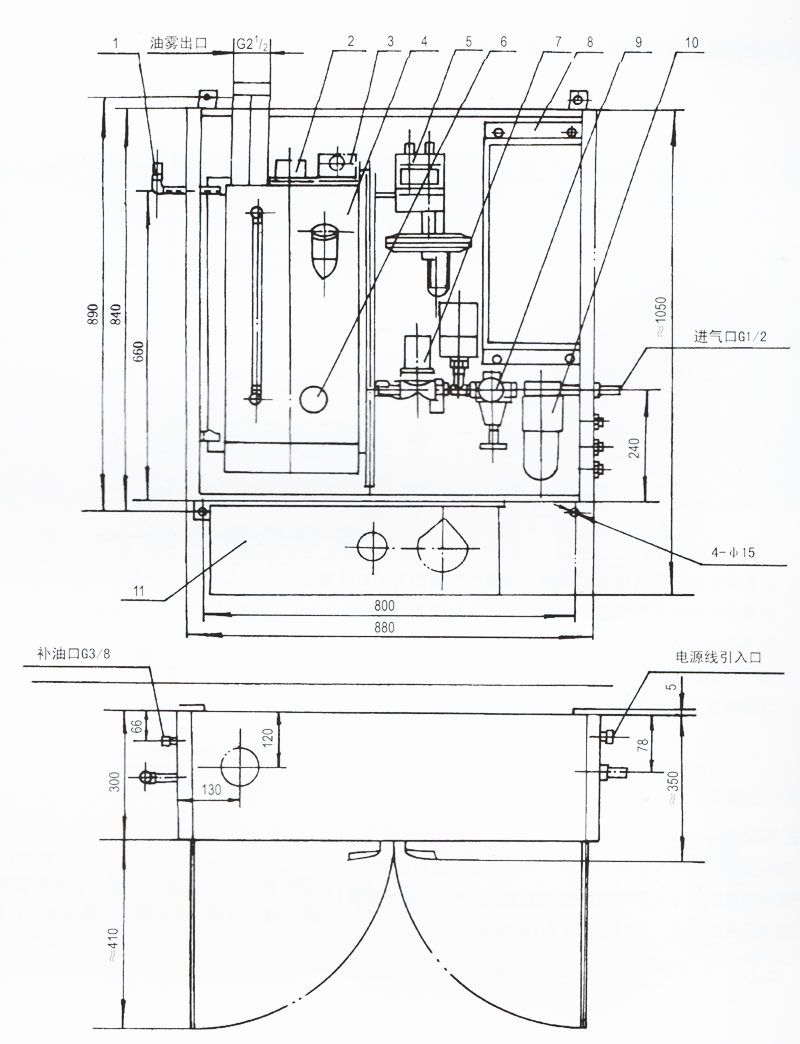

3.润滑装置的型式、尺寸应符合图1的规定

三、标记示例

工作气压为0.25-0.50MPa，油雾量为25m³/h的油雾润滑装置：
WHZ4-25    油雾润滑装置    JB/ZQ  4710-98

1、安全阀；2、液位讯号器；3、发生器；4、油箱；5、压力控制器；6、双金属温度计:
7、电磁阀；8、电控箱；9.调压阀；10.自动分水滤气器；11、空气加热器

 图1   WHZ4型油雾润滑装置

油雾润滑装置工作原理及系统原理图

A1工作原理

油雾润滑装置工作原理如图A1所示。当序号5电磁阀通电接通后,压缩空气经序号2自动分水滤气器过滤,进入序号3调压阀,经调压阀减压,使压力达到工作气压,经减压后的压缩空气经序号5电磁阀、序号7空气加热器进入油雾发生器,在发生器内,高速流动的气流产生文氏效应,将油吸入发生器雾化室,进行雾化,产生油雾.油雾经油雾装置出口排出,通过系统管路,凝缩嘴送至润滑点。

该型油雾润滑装置由于配置了空气加热器.使油雾浓度大大提高.且在空气压力过低,油雾压力过高的故障状态下进行声光报警。

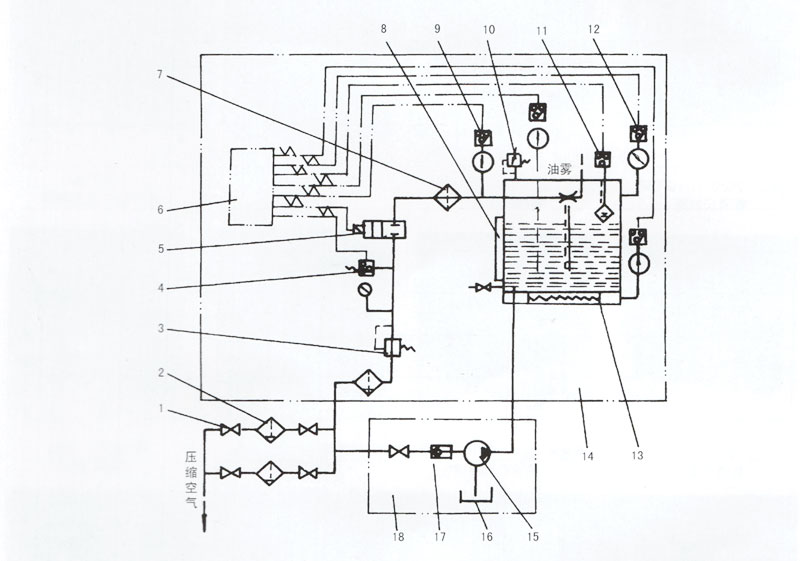

A2系统原理图

    油雾润滑装置系统原理图建图A1

1、阀；2、分水滤气器；3、调压阀；4、气压控制器；5、电磁阀；6、电控箱；7、空气加热器；
8、油位计；9、温度控制器；10、安全阀；11、油位控制器；12、雾压控制器；13、油加热器；
14、油雾润滑装置；15、加油泵；16、贮油桶；17、单向阀；18、加油系统

图A1油雾润滑装置系统原理图
