塑料管夹

2023-01-06
0
塑料管夹
详细介绍:

一、概 述

适用于以油、水、气为介质的管道固定用塑料管夹。干稀油润滑工作温度为-5~+100℃。A稀油润滑系列管夹适用于中压、低压(P N≤8M P a)管道的固定;B系列管夹及B系列Ⅰ型组合安装管夹适用于中高压、高压(P N≤31.5MPa)管道的固定。

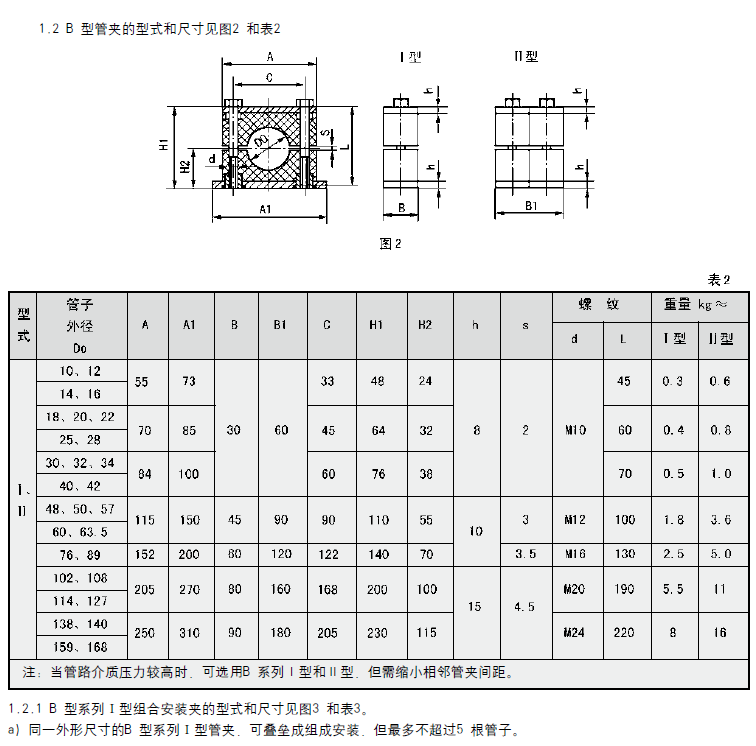

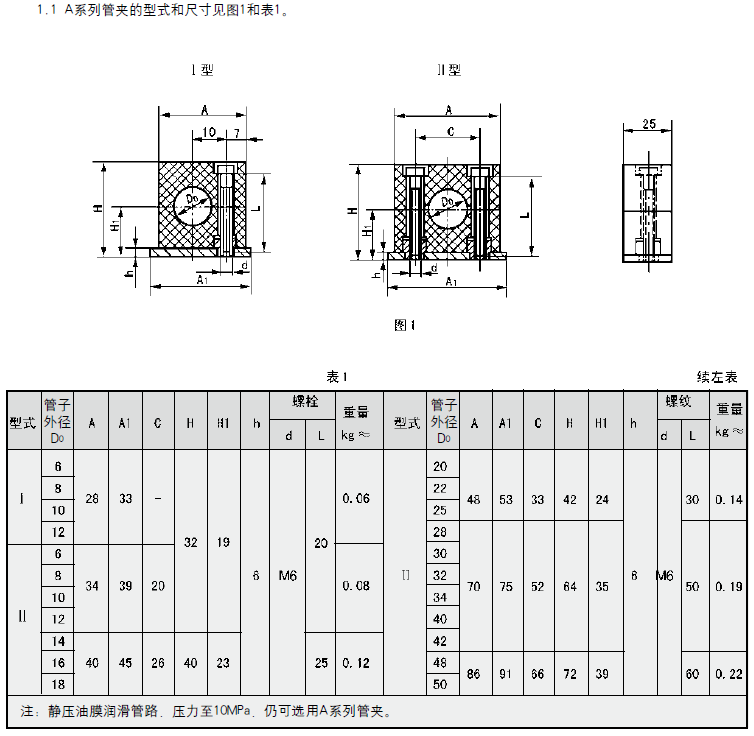

二、外形尺寸

稀油润滑产品图

稀油润滑产品图


稀油润滑产品图

稀油润滑产品图

b)尺寸计算 H=H2+H3+(N-1)·T

式中:N ——管子根数:

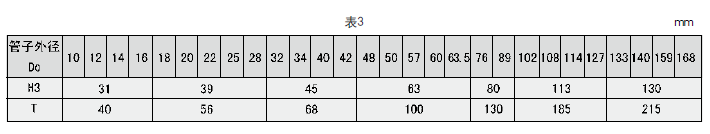

T ——相邻管距(见表3),mm;

H2、H3见表2和表3

◎注:组合安装管夹的每组重量可近似按(N-0.5)乘以表2中的单件重量。

2.1 标记说明

A 系列Ⅰ型、管子外径为12mm的塑料管夹:

塑料管夹A(Ⅰ)12 JB/ZQ4008-97

B 系列Ⅱ型、管子外径为28mm 的塑料管夹;

塑料管夹B(Ⅱ)28 JB/ZQ4008-97

B 系列Ⅰ型组合叠装、管子外径为22mm的3根、电动干油泵厂家管子外径为28mm的2根的塑料管夹;

塑料管夹B(Ⅰ)22×3-28×2JB/ZQ4008-97

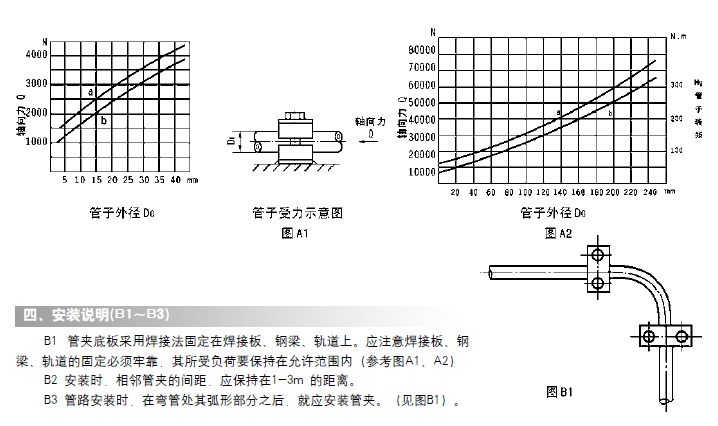

三、管夹承载能力

(A1,A2 及图A1,图A2)

A1 表示方法:管夹承受管子轴向力的能力大小,用曲线图表示。

A2 具体内容:图A1 用于“A 系列管夹”;图A2 用于“B 系列Ⅰ型管夹”。a 曲线表示管夹与管子处于“静摩擦

状态”时,管子外径尺寸与管夹承受管子轴向力的函数关系。b曲线表示管夹与管子处于“动摩擦状态”时,管子外径尺寸

与管夹承受管子轴向力及转矩的函数关系。
