JPQ-K(ZP)系列递进式分配器（16MPa）

一、概述

JPQ-K系列（原ZP型）递进分配器适用于公称压力为16MPa的电动干油泵单线递进式干油集中润滑系统中，把润滑脂定量地分配到各个润滑点。

二、技术参数

使用介质为锥入度不小于265（25℃，150g）1/10mm电动干油泵润滑脂油气润滑的优点或粘度等级大于N68的润滑油。适用环境温度-20～80℃。

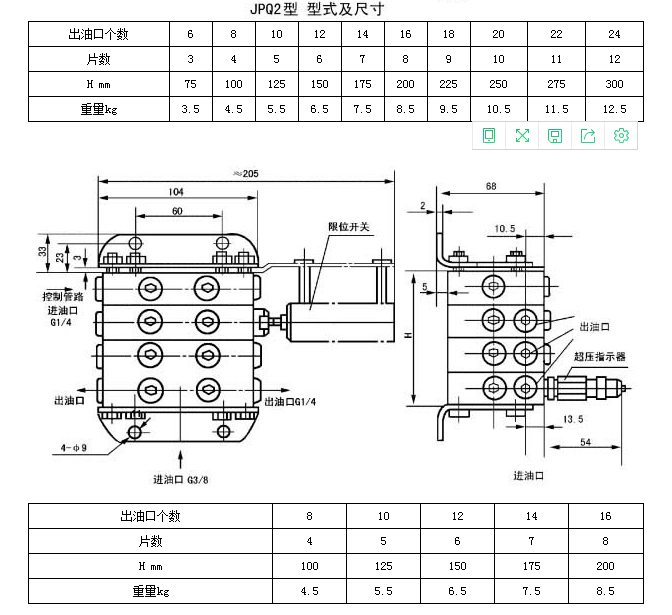

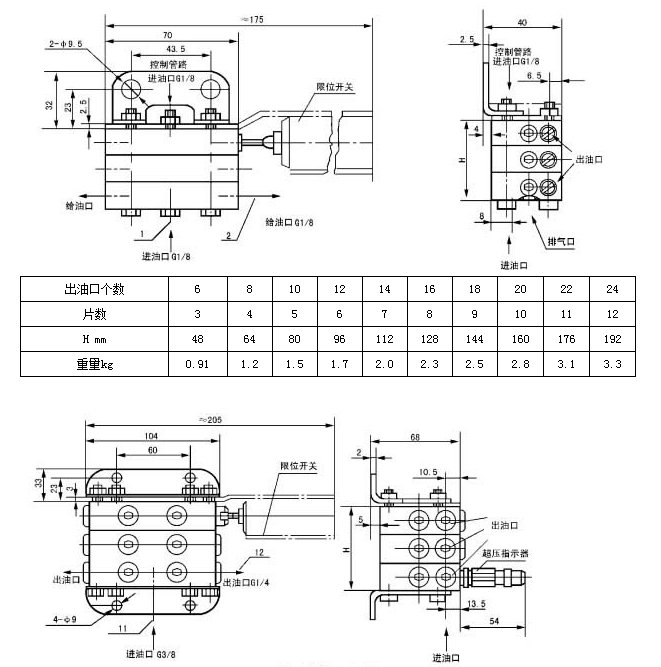

三、外形尺寸

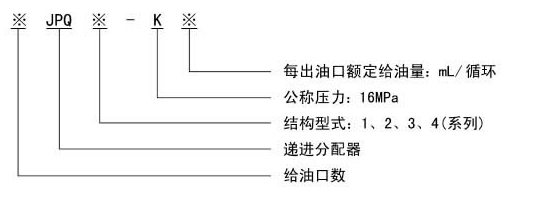

四、型号说明

五、使用说明

        1、分配器为单柱塞多片组合结构，每片有两个出油口，分为JPQ1、JPQ2、JPQ3 和JPQ4四种形式。

                ①每种形式的分配器，一般按额定给油量相等的单片组合，需要时也可将额定油量不同的单片混合组合。

                ② JPQ4型组合时需有一片控制片，此片无给油口。

                ③相邻的二个或二个以上的给油口可以合并成一个给油口给油，此给油口的给油量为所有被合并给油口的额定给油量之和。

        2、JPQ1型和JPQ2型分配器在系统中串联使用，JPQ3型和JPQ4型分配器在系统中并联使用。

        3、分配器均装有一个运动指示杆，用于观察分配器工作情况。根据需要还可以安装限位开关，对干稀油润滑系统进行控制和监视。

        4、JPQ2型、JPQ4型分配器根据需要可以安装超压指示器。

六、订货须知

        同种型式、额定给油量不同的单片混合组合或多个出油口合并给油，订货时须另行说明。
